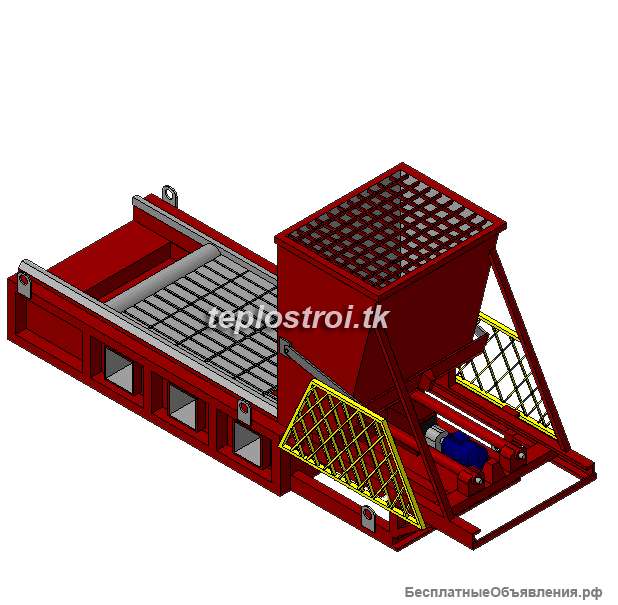

Топка ТШПМ-1,45
Топка механическая с шурующей планкой ТШПм-1,45 предназначена для сжигания сортированных и рядовых каменных и бурых углей и используется с паровыми котлами производительностью от 1,0 до 3,0 т/ч и водогрейными котлами теплопроизводительностью от 1,0 до 2,5 МВт.
Основными элементами топки ТШПм-1,45 являются:
-решётка колосниковая, основание,
-планка шурующая,
-каретка с опорами,
-рама каретки,
-штанга,
-опора штанги,
-привод топки,
-вал с опрокидывающимися колосниками,
-механизма электрический прямоходный,
-бункер.
Решётка колосниковая предназначена для поддержания горящего слоя топки и состоит из беспровальных колосников, которые крепятся с помощью болтов к водоохлаждающей решётке из труб между передним и задним коллекторами.
Основание состоит из щёк, к которым приварены решётка колосниковая, рама для крепления привода топки и рамы каретки, одна перегородка, передняя стенка, задняя стенка со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На щёки основания устанавливаются боковые чугунные уплотнения.
Шурующая планка предназначена для перемещения топлива по решётке, шуровки горящего слоя, сброса выгоревшего шлака, подачи раскалённых кусочков топлива под свежее топливо. Шурующая планка состоит из собственно планки и труб, через которые подаётся вода для охлаждения.
Каретка изготовлена из швеллера, с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера.
Основными элементами топки ТШПм-1,45 являются:
-решётка колосниковая, основание,
-планка шурующая,
-каретка с опорами,
-рама каретки,
-штанга,
-опора штанги,
-привод топки,
-вал с опрокидывающимися колосниками,
-механизма электрический прямоходный,
-бункер.
Решётка колосниковая предназначена для поддержания горящего слоя топки и состоит из беспровальных колосников, которые крепятся с помощью болтов к водоохлаждающей решётке из труб между передним и задним коллекторами.
Основание состоит из щёк, к которым приварены решётка колосниковая, рама для крепления привода топки и рамы каретки, одна перегородка, передняя стенка, задняя стенка со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На щёки основания устанавливаются боковые чугунные уплотнения.
Шурующая планка предназначена для перемещения топлива по решётке, шуровки горящего слоя, сброса выгоревшего шлака, подачи раскалённых кусочков топлива под свежее топливо. Шурующая планка состоит из собственно планки и труб, через которые подаётся вода для охлаждения.
Каретка изготовлена из швеллера, с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера.
