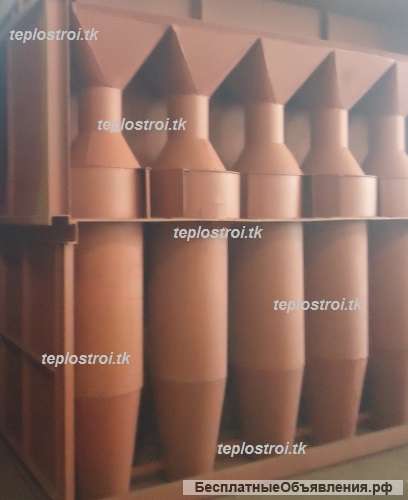

Батарейный циклон БЦ-512-Р-6-(12x12)
Батарейный циклон БЦ-512-Р-6-(12x12) предназначен для очистки от золы дымовых газов твердотопливных котельных, паровых стационарных котлов паропроизводительностью производительностью 20 т/ч, водогрейных котлов теплопроизводительностью 15-20 Гкал/ч, максимальной температурой газов на выходе из котлов 400 °С, работающих на малозольном буром и каменном угле, в золе которых содержится много свободной окиси кальция. Их устанавливают в газовом тракте после котла перед дымососом.
Также батарейный циклон используется для очистки газов после технологических печей различного типа. Конструктивная особенность данного батарейного циклона - возможность комплектации системой рециркуляции газов для увеличения эффективности очистки, соответственно коэффициента полезного действия, примерно на 2 %.
Циклон БЦ-512-Р-6-(12x12) может быть использован для улавливания слипающихся зол, забивающих батарейные циклоны других типов, для улавливания золы торфа, могут быть использованы в двухступенчатой золоулавливающей установке после котлов, работающих на многозольных твердых топливах.
Устройство циклона БЦ 512-Р-6-(12х12)
Батарейный циклон изготовляют односекционным. Основным блоком циклона, сепарирующим пыль в золу из газа, является секция циклонных элементов. Она набирается из одиночных циклонных элементов в четыре ряда по шесть элементов в каждом ряду. В зависимости от направления вращения газового потока различают циклонные элементы правого и левого вращения. В секции каждый ряд набирается из элементов одного вращения. Ряды с элементами разного вращения чередуются друг с другом по ширине секции.
Батарейный циклон состоит из входной и выходной камер, бункера с золоспусками, системы пожаротушения и самих циклонных элементов. Циклонные элементы изготовлены из стандартных труб 530х9 мм, внутренним диаметром 512 мм, и снабжены сварными четырехзаходными завихрителями газового потока. На срезе выхлопной трубы циклонного элемента установлен зубчатый раскручиватель для снижения неравномерности радиальных потоков газа.
Выхлопная труба элемента заканчивается вверху переходным конфузорным патрубком прямоугольного сечения 640х700 мм с углами наклона сторон более 60 °С. Сваренные между собой переходные патрубки образуют верхнюю трубную доску. Отсутствие отложений золы и пыли на верхней трубной доске является одним из преимуществ данной конструкции.

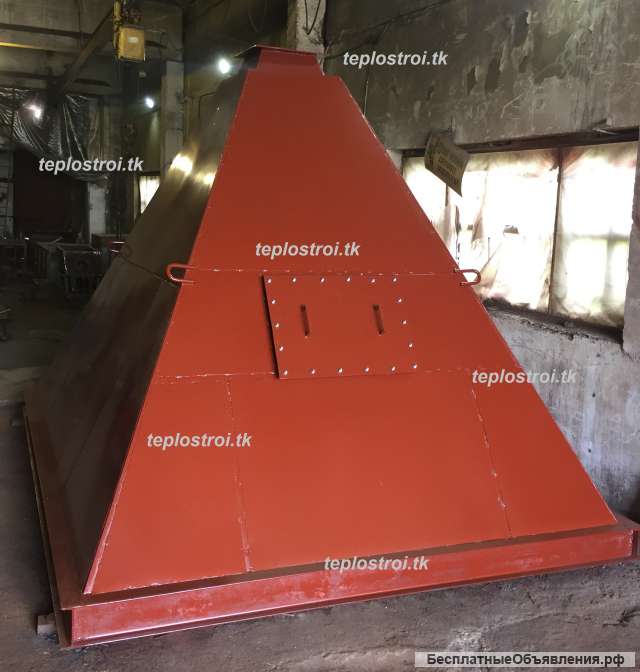

Выходная камера клиновидной формы обеспечивает равную скорость по длине. Бункер батарейного циклона разделен на секции. Наклон стенок бункера - не менее 50° к горизонту. Для слипающейся пыли (золы) угол наклона бункера следует увеличить до 60° и установить систему виброотряхивания.
Циклон БЦ-512-Р-6-(12x12) поставляется россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклон с рециркуляцией комплектуется элементом отсоса.
Технические характеристики циклона
Циклон БЦ 512 Циклон БЦ-512-Р-6-(12x12)
Количество элементов 16
Количество секций 1
Расход газа, тыс. м³/ч 44
Габаритные размеры циклона
Длина Ширина Высота
4180 3650 7075
Масса, кг 10800
Паропроизводительность котлов, т/ч 15-20
Также батарейный циклон используется для очистки газов после технологических печей различного типа. Конструктивная особенность данного батарейного циклона - возможность комплектации системой рециркуляции газов для увеличения эффективности очистки, соответственно коэффициента полезного действия, примерно на 2 %.
Циклон БЦ-512-Р-6-(12x12) может быть использован для улавливания слипающихся зол, забивающих батарейные циклоны других типов, для улавливания золы торфа, могут быть использованы в двухступенчатой золоулавливающей установке после котлов, работающих на многозольных твердых топливах.
Устройство циклона БЦ 512-Р-6-(12х12)
Батарейный циклон изготовляют односекционным. Основным блоком циклона, сепарирующим пыль в золу из газа, является секция циклонных элементов. Она набирается из одиночных циклонных элементов в четыре ряда по шесть элементов в каждом ряду. В зависимости от направления вращения газового потока различают циклонные элементы правого и левого вращения. В секции каждый ряд набирается из элементов одного вращения. Ряды с элементами разного вращения чередуются друг с другом по ширине секции.
Батарейный циклон состоит из входной и выходной камер, бункера с золоспусками, системы пожаротушения и самих циклонных элементов. Циклонные элементы изготовлены из стандартных труб 530х9 мм, внутренним диаметром 512 мм, и снабжены сварными четырехзаходными завихрителями газового потока. На срезе выхлопной трубы циклонного элемента установлен зубчатый раскручиватель для снижения неравномерности радиальных потоков газа.
Выхлопная труба элемента заканчивается вверху переходным конфузорным патрубком прямоугольного сечения 640х700 мм с углами наклона сторон более 60 °С. Сваренные между собой переходные патрубки образуют верхнюю трубную доску. Отсутствие отложений золы и пыли на верхней трубной доске является одним из преимуществ данной конструкции.
Выходная камера клиновидной формы обеспечивает равную скорость по длине. Бункер батарейного циклона разделен на секции. Наклон стенок бункера - не менее 50° к горизонту. Для слипающейся пыли (золы) угол наклона бункера следует увеличить до 60° и установить систему виброотряхивания.
Циклон БЦ-512-Р-6-(12x12) поставляется россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклон с рециркуляцией комплектуется элементом отсоса.
Технические характеристики циклона
Циклон БЦ 512 Циклон БЦ-512-Р-6-(12x12)
Количество элементов 16
Количество секций 1
Расход газа, тыс. м³/ч 44
Габаритные размеры циклона
Длина Ширина Высота
4180 3650 7075
Масса, кг 10800
Паропроизводительность котлов, т/ч 15-20
