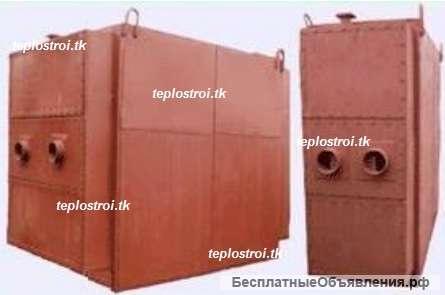

Экономайзер чугунный ЭБ-200

Экономайзер чугунный блочный ЭБ-200 применяется в качестве хвостовой поверхности нагрева паровых стационарных котлов установленных в отопительных, отопительно-производственных и производственных котельных, и водогрейных стационарных котлах с рабочим давлением до 2,4 МПа. Предназначен для нагревания питательной воды теплом уходящих дымовых газов. Экономайзер должен применяться в качестве индивидуальной поверхности нагрева, не отключаемой по газовой стороне и по питательной воде. При этом на питательной магистрали между котлом и экономайзером не должна устанавливаться запорная арматура.

Экономайзеры состоят из пакетов чугунных 2-х метровых ребристых экономайзерных труб, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Движение питательной воды в трубах, составляющих общую поверхность нагрева, происходит навстречу потоку дымовых газов.
Экономайзер ЭБ-200 может комплектоваться паровой (П) или газоимпульсной (И) очисткой, что позволит значительно экономить топливо, благодаря постоянно чистым поверхностям нагрева.

Технические характеристики чугунного экономайзера ЭБ-200:

1 Маркировка экономайзера ЭБ 2-200
2 Площадь поверхности нагрева, м2 201,6
3 Водяной объем, м3 0,42
4 Рабочее давление, МПа (кгс/см2) 2,5 (25)
5 Температура рабочей среды, °С 200
6 Количество колонок, шт 2
7 Длина трубы, м 2,0
8 Количество труб в экономайзере, шт 64
9 Количество рядов по горизонтали, шт 8
10 Количество рядов по вертикали, шт 8/8
11 Гидравлическое сопротивление, МПа (кгс/см2) 0,2 (2)
12 Аэродинамическое сопротивление, Па 350
13 Температура воды, оС, на входе/на выходе 100/140
14 Номинальный расход воды (расчетный), т/ч 7,15
15 Габаритные размеры (без короба и присоединительных коллекторов с арматурой), LxBxH, мм 3900 (3080)x1485x2090
16 Масса экономайзера, кг, не более 7200
17 Применяемость к котлам КЕ-6,5
ДЕ-10
ДКВр-6,5-13С (250 С)
ДКВр-6,5-13ГМ (250 ГМ)
Устройство и принцип работы чугунного экономайзера
Поверхность нагрева экономайзера состоит из чугунных ребристых труб двух типов - 2-х метровая и 3-х метровая труба. Данные трубы изготовлены из чугуна марки СЧ-15 и имеют оребрение. Допускается отсутствие ребер на трубах в количестве до 10% от их общего числа. Трубы объединяются в отдельные пакеты, соединенные между собой дугами. Пакеты труб устанавливаются в каркасе с промежутками в 650 мм и соединяются между собой калачами.

В канавках фланцев ребристых труб прокладывается шнуровой асбест для предотвращения перетоков газа. Боковые стенки каркаса имеют внутреннюю и наружную металлические обшивки с теплоизоляцией из совелитовых плит или другого теплоизоляционного материала, равноценного по своим характеристикам совелитовым плитам. Торцевые стороны экономайзера закрыты щитами с крышками, которые установлены на прокладках при помощи болтов. Сплошные сварные швы листов обшивки и крышки с прокладками обеспечивают газовую плотность экономайзера. Привод воды к экономайзеру осуществляется через коллекторы.

Монтаж экономайзера сводится к установке его на фундамент, соединению отдельных блоков между собой калачами, сварке каркасов и приварке импульсных камер к патрубкам, изготовлению и установке подводящего газового короба с взрывными предохранительными клапанами, подключению его к питательным трубопроводам котла.

При соединении блоков экономайзера калачами могут возникнуть несовпадения отверстий фланцев труб и калачей под болты или шпильки. Для устранения этого необходимо приподнять верхнюю или нижнюю секции труб с установкой под них прокладки соответствующей толщины. При монтаже верхних и нижних коллекторов с двумя и тремя подводами может возникнуть непараллельность фланцев, коллекторов и выходных колен. Для устранения этой непараллельности необходимо использовать стальные конусные прокладки (с установкой с каждой стороны) и паронитовые прокладки.

При подготовке экономайзера к работе, в случае необходимости разъединения болтовых соединений труб с дугами, для предотвращения выпадения болтов при последующей сборке, необходимо закрепить болты М20 стопорными кольцами. При использовании шпилек для соединения труб с дугами и калачами, стопорные кольца не используются.

Эксплуатация должна производиться в соответствии с инструкцией. Инструкция по эксплуатации экономайзера может быть включена в общую инструкцию по эксплуатации котлов. Обслуживание производится машинистом, обслуживающим котел. Поверхность нагрева экономайзера необходимо периодически очищать, включая в работу систему газоимпульсной очистки (ГИО).
