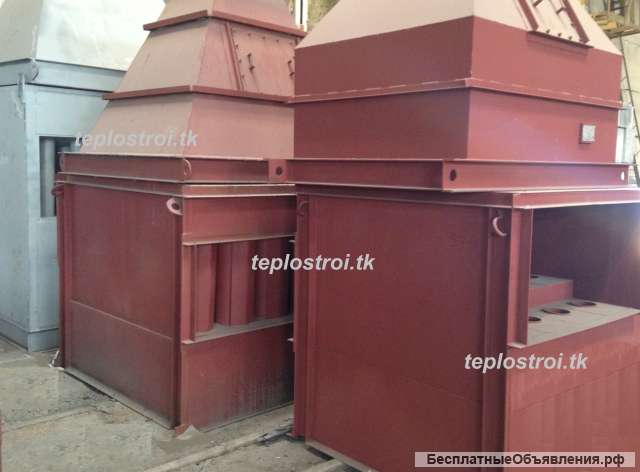

Батарейный циклон БЦ-2-6x (4+3)

Пополните счёт на 1000 руб и мы добавим ещё +100 руб бесплатно!

Объявления Бийска Оборудование Климатическое и отопительное оборудование

Циклон БЦ-2-6x(4+3) представляет собой золоуловитель, составленный из параллельно установленных циклонных элементов в количестве 20 шт, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. Внутренний диаметр цилиндрической части равен 254 мм; элементы снабжены выхлопными трубами (направляющими аппаратами) типа "розетка" с углом наклона α = 25°. Корпус батарейного циклона имеет две параллельно работающие секции. Такое устройство циклона позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование исключает переток газов из одних элементов в другие через пылевой бункер. В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейного циклона БЦ-2-6x(4+3) изготовляют сварными из листовой стали. Сварные швы корпуса батарейного циклона обеспечивают газоплотность всего циклона.

Технические характеристики циклона БЦ-2-6x(4+3)
- Температура очищаемого газа < 400°С
- Максимальное разрежение 15 кПа
- Коэффициент гидравлического сопротивления 65
- Эффективность очистки от пыли с диаметром частиц 20 мкм 85
- Допустимая запыленность газа:
для слабослипающихся пылей 75 г/м3
для среднеслипающихся пылей 35 г/м3

Принцип работы батарейного циклона

Запыленный газ попадает в секции циклона БЦ-2-6x(4+3) общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы и пыли прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола и пыль оседает вниз в сборочный бункер, откуда ее удаляют.

Чтобы циклон нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.
